1. Introdução
A ISO 4406 é uma norma internacional utilizada para codificar o nível de contaminação por partículas sólidas em fluidos como óleos lubrificantes, óleos hidráulicos e combustíveis, com base na contagem de partículas maiores que 4 µm, 6 µm e 14 µm por mililitro de amostra (ISO, 1999).
Embora a análise de amostras em laboratório tenha sido uma prática tradicional no manutenção preditiva e na inspeção de lubrificantes, esse método apresenta limitações críticas quando se trata de medir a limpeza real do fluido no contexto operacional de uma máquina ou sistema, especialmente em aplicações que exigem altos níveis de limpeza (Noria Corporation, 2024).
2. Problemas Fundamentais da
Amostragem de Laboratório
2.1. Contaminação Cruzada Durante a Coleta de Amostras
A amostra de óleo ou diesel extraída para análise laboratorial pode ser contaminada durante o processo de coleta, manuseio ou transporte. Isso pode ocorrer devido a:
- Frascos ou recipientes que não estejam perfeitamente limpos, introduzindo partículas próprias na amostra. Mesmo frascos classificados como “ultralimpos” podem contribuir com partículas residuais suficientes para alterar o código ISO reportado (CleanControlling GmbH, 2026).
- Manuseio inadequado ou exposição ao ambiente, como poeira, sujeira ou resíduos provenientes de mãos, ferramentas ou equipamentos utilizados durante a extração.
- Métodos de amostragem inadequados, como a coleta em zonas de sedimentação ou no fundo de tanques — onde partículas e água tendem a se concentrar — em vez de pontos de fluxo representativos do fluido em operação (MP Filtri, 2025).
Esses fatores podem enviesar os resultados, criando a falsa impressão de que o fluido está mais limpo ou mais contaminado do que realmente está durante sua operação normal.
2.2. Natureza Estática da Amostra
Uma vez coletada, a amostra representa apenas uma condição estática e momentânea do fluido. Ela não captura variações dinâmicas que ocorrem durante a operação real do equipamento, tais como:
- Flutuações na concentração de partículas devido a mudanças de carga, pressão ou temperatura.
- Geração de partículas de desgaste durante partidas, paradas ou condições transitórias, que só podem ser observadas enquanto o equipamento está em operação (OilSense, 2026).
Essa abordagem estática limita o valor preditivo da análise e reduz sua eficácia dentro de estratégias modernas de manutenção proativa e confiabilidade operacional (Johnson, 2020).
2.3. Dependência de Procedimentos Rigorosos
A exatidão da análise ISO 4406 em laboratório depende de processos padronizados e da correta calibração dos instrumentos de medição, como os contadores automáticos de partículas calibrados de acordo com a ISO 11171 (ISO, 2017).
No entanto, mesmo sob procedimentos normalizados, existem variações inerentes em:
- Preparação da amostra (desgaseificação, homogeneização e eliminação de bolhas).
- Tratamentos prévios e manuseio do fluido.
- Interpretação dos resultados pelo pessoal do laboratório (Entegris, 2025).
Essas variabilidades introduzem incertezas e podem reduzir a representatividade real do nível de limpeza do fluido.
3. Como Garantir que uma
Amostra Não Seja Contaminada
Se a amostragem tradicional for utilizada para a análise ISO 4406, é indispensável implementar controles rigorosos, incluindo:
- Uso de equipamentos e recipientes absolutamente limpos, preferencialmente certificados de acordo com a ISO 3722.
- Instalação de pontos de amostragem dedicados, localizados em zonas de fluxo representativas do sistema.
- Flushing prévio à amostragem para eliminar contaminantes residuais em válvulas e linhas.
- Técnicos capacitados e procedimentos documentados.
- Transporte e manuseio que mantenham as amostras seladas e protegidas até a análise.
Essas medidas reduzem o risco de contaminação cruzada, mas aumentam significativamente o tempo, o custo e a complexidade do processo (Noria Corporation, 2024).
4. Variabilidade entre Laboratórios e Métodos
4.1. O que São e Como Funcionam

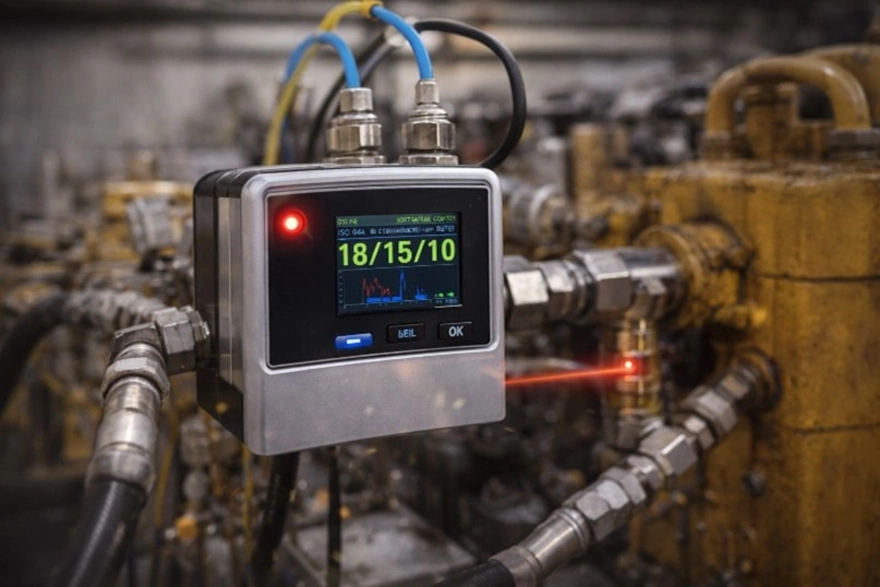

Os contadores laser de partículas em linha são sensores integrados diretamente ao circuito do fluido para medir continuamente a quantidade e o tamanho das partículas presentes, reportando automaticamente o código ISO 4406 sem a necessidade de extração de amostras (OilSense, 2026).
Esses equipamentos utilizam tecnologia óptica e a laser para detectar partículas no fluido em movimento e classificá-las por tamanho em tempo real.
4.2. Principais Vantagens
Vantagens:
- Representatividade real do sistema
- Dados contínuos e em tempo real
- Menor risco de contaminação cruzada
- Proatividade na manutenção
- Menor tempo de resposta
Explicação:
- Mede o fluido em condições reais de operação
- Permite detectar aumentos de contaminação de forma imediata
- Elimina a manipulação humana do fluido
- Facilita a detecção precoce de desgaste e falhas
- Elimina atrasos relacionados ao envio e à análise laboratorial
Essas vantagens levaram diversos OEMs e especialistas em confiabilidade a recomendar a medição em linha como a prática preferencial em sistemas críticos (MP Filtri, 2025).
4.3. Limitações e Considerações
Limitações:
- Custo inicial
- Calibração e manutenção
- Não substitui análises completas
Detalhes:
- Maior investimento em comparação com a amostragem tradicional
- Requer a gestão adequada do próprio sensor
- Ainda são necessários análises físico-químicas e metalográficas
Por isso, a abordagem recomendada é a combinação da medição em linha para o controle de limpeza com a análise laboratorial para diagnóstico avançado (Entegris, 2025).
5. Recomendações segundo
Especialistas e OEMs
Diversos fabricantes, especialistas em confiabilidade e organizações técnicas concordam que:
- A medição da contaminação por partículas deve migrar para métodos automatizados e verdadeiramente representativos, como sensores em linha.
- A ISO 4406 é um padrão de codificação, não de amostragem.
- A tendência industrial é integrar o monitoramento contínuo com análises preditivas e a digitalização de ativos (OilSense, 2026; Noria Corporation, 2024).
6. Por que a medição em linha é tecnicamente
muito superior à amostragem de laboratório:
O principal motivo pelo qual a medição de limpeza ISO 4406 em linha é amplamente superior à extração de amostras para laboratório reside em um fato físico fundamental:
a extrema sensibilidade do código ISO a quantidades microscópicas de contaminação sólida.
Quando se trabalha com volumes típicos de laboratório (100 ml), basta uma massa ínfima de partículas para que o código ISO se eleve para níveis severamente contaminados. Essa condição torna a amostragem intrinsecamente vulnerável a erros por contaminação cruzada, mesmo sob procedimentos rigorosos.
6.1. Sensibilidade extrema do código ISO 4406
Para dimensionar o problema, considere que apenas 0,00125 gramas de partículas sólidas (1,25 miligramas) são suficientes para contaminar 100 ml de óleo ou diesel até um nível aproximado ISO 22/21/18.
Essa massa é tão pequena que pode se originar de:
- Micro-resíduos em um frasco “limpo”
- Poeira ambiental invisível
- Resíduos em válvulas ou mangueiras de amostragem
- Manipulação humana mínima
Na prática industrial, controlar de forma absoluta essas variáveis é praticamente impossível, o que torna a amostragem um método inerentemente frágil quando se buscam baixos níveis de limpeza.
6.2. Relação entre massa de contaminação e salto de códigos ISO
A tabela a seguir ilustra como quantidades decrescentes de contaminação sólida, medidas em gramas para um volume de 100 ml, geram saltos completos no código ISO 4406:
· Massa de contaminação (g em 100 ml)
· 0,00125 g
· 0,000675 g
· 0,0003375 g
· 0,000168 g
· 0,000084 g
· 0,000042 g
· Código ISO aproximado:
· ISO 22 / 21 / 18
· ISO 21 / 20 / 17
· ISO 20 / 19 / 16
· ISO 19 / 18 / 15
· ISO 18 / 17 / 14
· ISO 17 / 16 / 13
Nota técnica: Qualquer evento mínimo de contaminação externa durante a amostragem é suficiente para invalidar o resultado.
6.3. Implicações técnicas para a amostragem tradicional
Esse comportamento do código ISO possui consequências críticas:
- A amostragem não falha por má intenção, mas sim por limitações físicas inevitáveis.
- Quanto maior a limpeza exigida, menor a confiabilidade da amostragem.
- Os erros não são visíveis nem detectáveis a olho nu.
- Um resultado ISO elevado pode refletir contaminação do processo de amostragem, e não do sistema.
Por essa razão, a amostragem de laboratório não pode garantir que o valor ISO reportado represente fielmente a condição real do fluido em operação, especialmente em sistemas críticos.
6.4. Vantagem estrutural da medição em linha
A medição em linha com contadores a laser elimina esse problema na raiz, porque:
- Não há extração de amostra, portanto:
- Não há frascos
- Não há manipulação
- Não há transporte
- Não há exposição ambiental
- O fluido é medido exatamente como circula no sistema
- O volume de fluido avaliado é contínuo e representativo
- São observadas tendências, e não eventos isolados
Do ponto de vista metrológico, a medição em linha não é apenas uma melhoria da amostragem:
é uma mudança de paradigma.
6.5. Implicação para a manutenção preditiva industrial
Em programas de manutenção preditiva, onde as decisões são baseadas em dados confiáveis, a medição em linha:
- Reduz falsos positivos devido à contaminação da amostra
- Permite detectar a geração real de partículas de desgaste
- Fornece alertas antecipados baseados em tendências
- Melhora a confiabilidade dos modelos preditivos
Por essas razões, os OEMs, fabricantes de sistemas hidráulicos e especialistas em confiabilidade consideram a medição em linha como a única forma tecnicamente sólida de controlar a limpeza ISO em aplicações industriais modernas.
7. Conclusão
Embora a amostragem tradicional e a análise de laboratório segundo ISO 4406 tenham sido ferramentas valiosas, elas não são suficientes por si só para avaliar de forma confiável a limpeza dos fluidos em sistemas em operação real.
A contaminação cruzada, a natureza estática da amostragem e a dependência de procedimentos limitam sua precisão. A adoção de contadores a laser de partículas em linha, calibrados e certificados, fornece dados mais representativos, contínuos e acionáveis, fundamentais para programas avançados de manutenção preditiva.
REFERÊNCIAS
[1] CleanControlling GmbH. (2026). Particle contamination in oils and lubricants: Particle contamination analysis according to ISO 4406. CleanControlling Technical Publications.
[2] Entegris, Inc. (2025). ISO 4406 testing: Contamination particles in oil. Entegris Application Note.
[3] International Organization for Standardization. (1999). ISO 4406: Hydraulic fluid power—Fluids—Method for coding the level of contamination by solid particles. ISO.
[4] International Organization for Standardization. (2017). ISO 11171: Hydraulic fluid power—Calibration of automatic particle counters for liquids. ISO.
[5] Johnson, D. (2020). Predictive maintenance through fluid contamination monitoring. Journal of Maintenance Engineering, 8(3), 112–125.
[6] MP Filtri. (2025). Cleanliness monitoring of hydraulic systems: APCs and continuous monitoring.
MP Filtri Technical Paper.
[7] Noria Corporation. (2024). What is the importance of the ISO 4406 cleanliness code? Noria Publishing.
[7] OilSense. (2026). Condition monitoring oil sensors: Real-time oil quality monitoring. OilSense Technical Documentation.
